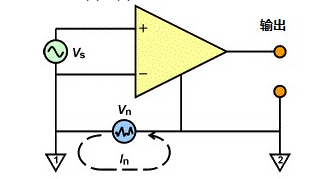

CMRR，共模抑制比(Common Mode Reiection Ratio)CMRR是指去除具有兩個輸入電路的差分放大器所共有的輸入信號(噪聲分量Vn)的能力。當電網電源信號等流經接地電路時，會產生噪聲信號()，并將其作為同相分量施加到差分放大器。但是，出現在放大器輸出端的同相噪聲分量非常小 (同相增益很小，理想情況下為0)如果差分增益(圖中Vs的增益) 為Adiff且同相增益 (圖中Vn的增益) 為Acom，則CMRR的定義為以下公式:

CMRR=Adiff/Acom=Adiff [dB]-Acom [dB]

隨著系統的變大，(1)和(2)就會看起來相同，但由于電勢和陽抗不同，因此接地電路的電流在(1)和(2)之間流動并變成噪聲

實際使用差分放大器時，需要信號線。另外，信號源具有輸出阻抗。因此，下圖中簡單顯示了使用差分放大器時的等效電路。在沒有這些姐抗的情況下，噪聲源將以完全相同的電壓值施加到差分放大器的正極和輸入端子，并且CMRR不會變差。但是，實際上，這些數值是不容忽視的，并且當將噪聲源施加于差分放大器的正負時，會出現電壓差，并且這種差會使CMRR惡化。

首先，舉一個簡單的例子，信號源阻抗RS:10 KQ，差分放大器Rin+= Rin-:忽略10 MQ的輸入電阻，以及Rc等的其他阻抗:·對于直流來說，差分增益為0.9990，同相增益為0.0009990，CMRR為20log(0.9990/0.0009990)，即為60.0 dB.接下來，如果Rs:0 kΩ，Cc1+Cin+=Cc2+Cin-:500 pF

在10 kHz時，差分增益為0.9532，同相增益為0.2994，CMRR下降到大約0.1 dB。

注意，如果以這種方式從信號源到差分放大器的正極輸入端時，若傳輸途徑中存在不平衡，則CMRR會惡化。下圖的情況下，將會用與Rs相同的陽抗插入負極輸入以改善CMRR并目很難在幾十于赫茲以上實現高CMRR.

在實際使用條件下，很難在大范圍內的輸入部分達到平衡，并且很難在幾十千赫茲以上實現高CMRR。

RS:信號源輸出電阻

Rc1，Rc2:電纜的直流電阻

Lc1，Lc2:信號電纜電感(平行電纜為1 uH/m，50 Q同軸電纜為250 nH/m)

Cc1，Cc2:信號電纜電容(屏蔽電纜為150 pF/m，50 Q同軸電纜為100pF/m)
